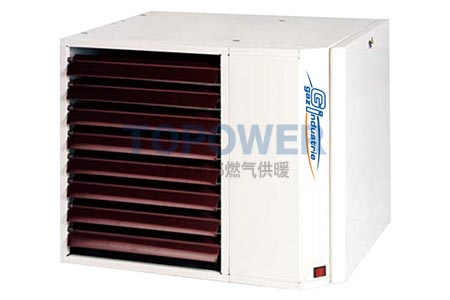

V3系列-离心风机型

离心风机型 - V3T、UDSBD型,该型号暖风机配备的是离心式送风机,可以以水平或垂直向下送风的方式安装,有9种规格供选择,加热量从15-64KW。
  • 采用吊装的方式让暖风机垂直向下送风,以降低屋顶引起的热损失和避免产生空气温度分层的现象;
  • 可安装一个温度控制器,起到扰流风机的作用。当室内温度达到设定值后,暖风机停止加热空气,而把室内靠近屋顶下方的热空气吹向地面,因而降低能耗并提高了环境舒适度;
  • 直连式离心风机,可以提供高达150Pa的有效出风口静压,而且还可以选配3种送风口 ―― 百叶型送风箱,带水平和垂直送风百叶的风口,带百叶的向下送风箱。
规格   015 020 025 030 035 043 050 055 064
燃气类别   II 2H3+ UK
燃烧用空气进口和排烟口安装方式(1)   B22, C12, C32, C42, C52, C62, C82
输入热量(全热) KW 17.6 22.0 30.8 35.2 42.2 50.8 58.6 66.0 77.7
输入热量 (净热) KW 15.9 19.8 27.8 31.7 38.0 45.8 52.8 59.5 70.0
输出热量 KW 14.6 18.2 25.5 29.2 34.9 42.1 48.6 54.7 64.4
热效率 % 92 92 92 92 92 92 92 92 92
燃气用量
天然气G20 m3/h 1.68 2.10 2.94 3.36 4.02 4.85 5.59 6.30 7.41
天然气 G25 m3/h 1.95 2.44 3.42 3.90 4.68 5.64 6.50 7.32 8.62
液化气 G31 Kg/h 1.24 1.55 2.16 2.47 2.96 3.57 4.12 4.64 5.46
燃气接管管径   Rc 1/2
温升 (6) oC 20 23 27 25 25 31 29 30 32
风量 (15oC) m3/h 2150 2350 2750 3360 4080 3900 4900 5300 5390
电机转速 rpm 950 950 1430 1430 950 950 950 950 950
排烟口和燃烧用空气进口管径 mm 80 80 80 80 100 100 100 130 130
建议水平送风最高安装高度(2) m 3.5 4.0 4.5 4.5 5.5 5.5 6.0 6.0 6.0
水平送风距离(3) m 18 23 26 26 32 34 38 38 38
噪音声压级(4) dB(A) 50 52 47 51 46 47 52 50 53
噪音声压级(5) dB(A) 57 58 54 58 53 54 59 57 60
使用电源(接线防护等级IP20)
注:
(1) 燃气产品排烟方式的分类按照CEN的报告处理, CG1749-2001
(2) 暖风机底部距地面的高度是厂家的推荐值,不同的使用和安装要求决定暖风机的使用效果。暖风机实际运行效果还会受到多种因素的影响,如其他空气处理设备,送风路径上有障碍物,穿堂风或密闭的建筑门窗等。尽量避免暖风机的安装高度超过推荐值,除非使用了向下的送风口,不然室内空气就可能会出现空气温度分层的现象,送风所影响的区域减小,由屋顶结构产生的热损失更加明显。
(3) 等温工况下,20oC的周围环境空气温度,送风百叶处于0o角,空气流速为0.5m/s的地方。
(4) dB(A) 值是指在一个A=160 m2,Q=2的参照环境里,距离暖风机5米处。
(5) dB(A) 值是指距离暖风机5米处开放的空间。
(6) 在出风口压力为150Pa时测量的。

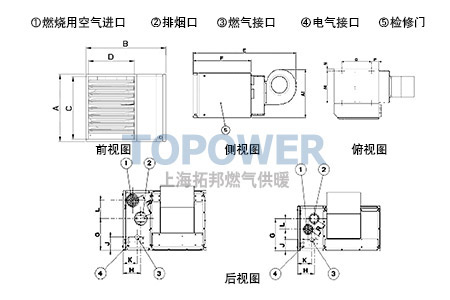

外形尺寸
规格 A A1 B C D E F G H J K L M N P Q R
015,020 383 460 700 343 404 935 546 199.5 191 139 122 86 413 15.5 98 350 120
025,030 586 590 700 546 404 1185 546 367.5 191 222 122 121 413 15.5 98 350 140
035,043,050 510 670 970 456 601 1610 897 371 194 126 165 121 623 33 148.5 600 140
055 663 685 970 609 601 1610 897 354 206 150 165 204 623 33 148.5 600 225
064 663 720 970 609 601 1610 897 354 206 150 165 204 623 33 148.5 600 225

离心风机型燃气暖风机可以接风道,因此它非常适合用作空气幕或室内采暖。
